Diagrama de fusibles grand caravan 2001

Si eres dueño de una Grand Caravan 2001, es probable que en algún momento necesites revisar el diagrama de fusibles. Los fusibles son una parte importante del sistema eléctrico del automóvil, ya que protegen los componentes eléctricos de sobrecargas y cortocircuitos. En este artículo, te presentaremos el diagrama de fusibles de la Grand Caravan 2001 para que puedas solucionar cualquier problema eléctrico que puedas tener.

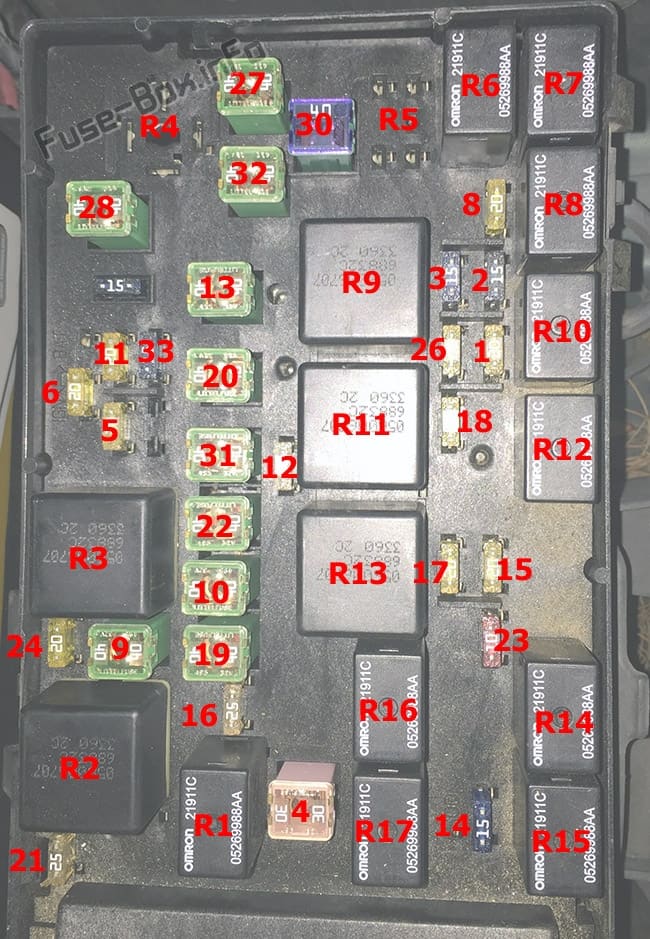

Ubicación del panel de fusibles

El panel de fusibles de la Grand Caravan 2001 se encuentra en el compartimento del motor, del lado del conductor. Para acceder a él, debes levantar la cubierta del compartimento del motor y buscar el panel de fusibles.

Fusibles del sistema de iluminación

El sistema de iluminación de la Grand Caravan 2001 está protegido por varios fusibles. El fusible número 14, de 10 amperios, protege las luces traseras. El fusible número 16, también de 10 amperios, protege las luces delanteras. El fusible número 19, de 10 amperios, protege las luces interiores.

Fusibles del sistema de audio

El sistema de audio de la Grand Caravan 2001 está protegido por el fusible número 8, de 20 amperios. Si tienes problemas con el sistema de audio, verifica este fusible antes de llevarlo a un taller.

Fusibles del sistema de arranque

El sistema de arranque de la Grand Caravan 2001 está protegido por el fusible número 12, de 40 amperios. Si tienes problemas para arrancar el motor, verifica este fusible antes de revisar otras piezas del sistema de arranque.

Fusibles del sistema de aire acondicionado

El sistema de aire acondicionado de la Grand Caravan 2001 está protegido por varios fusibles. El fusible número 10, de 10 amperios, protege el compresor del aire acondicionado. El fusible número 23, de 10 amperios, protege el ventilador del aire acondicionado.

Fusibles del sistema de limpiaparabrisas

El sistema de limpiaparabrisas de la Grand Caravan 2001 está protegido por el fusible número 2, de 30 amperios. Si los limpiaparabrisas no funcionan, verifica este fusible antes de revisar otros componentes del sistema.

Fusibles del sistema de luces de emergencia

El sistema de luces de emergencia de la Grand Caravan 2001 está protegido por el fusible número 6, de 20 amperios. Si tienes problemas con las luces de emergencia, verifica este fusible antes de revisar otros componentes del sistema.

Fusibles del sistema de calefacción

El sistema de calefacción de la Grand Caravan 2001 está protegido por el fusible número 5, de 40 amperios. Si tienes problemas con el sistema de calefacción, verifica este fusible antes de revisar otros componentes del sistema.

Fusibles del sistema de control de crucero

El sistema de control de crucero de la Grand Caravan 2001 está protegido por el fusible número 7, de 15 amperios. Si tienes problemas con el sistema de control de crucero, verifica este fusible antes de revisar otros componentes del sistema.

Conclusión

El diagrama de fusibles de la Grand Caravan 2001 es una herramienta útil para solucionar problemas eléctricos. Siempre es importante verificar los fusibles antes de revisar otros componentes del sistema. Recuerda que la seguridad es lo primero, así que asegúrate de seguir las instrucciones del manual del usuario antes de realizar cualquier reparación.

Preguntas frecuentes

¿Qué hacer si un fusible se quema?

Debes reemplazar el fusible quemado por uno nuevo del mismo amperaje.

¿Cómo saber si un fusible está quemado?

Puedes verificar si un fusible está quemado observando la parte interna del fusible. Si la parte interna está partida o quemada, el fusible está dañado.

¿Puedo reemplazar un fusible con otro de mayor amperaje?

No es recomendable reemplazar un fusible con otro de mayor amperaje, ya que esto puede causar daños en los componentes eléctricos del automóvil.

¿Qué otros componentes eléctricos están protegidos por fusibles en la Grand Caravan 2001?

Además de los componentes mencionados en este artículo, los fusibles también protegen el sistema de frenos ABS, el sistema de control de tracción, el sistema de dirección asistida y el sistema de airbags.

¿Puedo verificar los fusibles sin quitarlos del panel?

Sí, puedes verificar los fusibles sin quitarlos del panel utilizando un multímetro o una herramienta de prueba de fusibles.
