Como conectar rele 12v 5 pines

Los relés son dispositivos que permiten controlar un circuito eléctrico mediante otro circuito eléctrico. En este artículo, vamos a explicar cómo conectar un relé de 12V de 5 pines, que es uno de los tipos más comunes de relé.

Materiales necesarios

Para conectar un relé de 12V de 5 pines necesitarás los siguientes materiales:

• Relé de 12V de 5 pines
• Cables eléctricos
• Fuente de alimentación de 12V
• Interruptor o sensor

Conexión del relé

Para conectar el relé de 12V de 5 pines, sigue los siguientes pasos:

1. Conecta el cable de alimentación de 12V a la entrada del relé.
2. Conecta el cable de tierra a la entrada del relé.
3. Conecta el cable del interruptor o sensor a la entrada del relé.
4. Conecta el cable de salida del relé al dispositivo que deseas controlar.
5. Conecta el cable de tierra del dispositivo que deseas controlar a la entrada de tierra del relé.

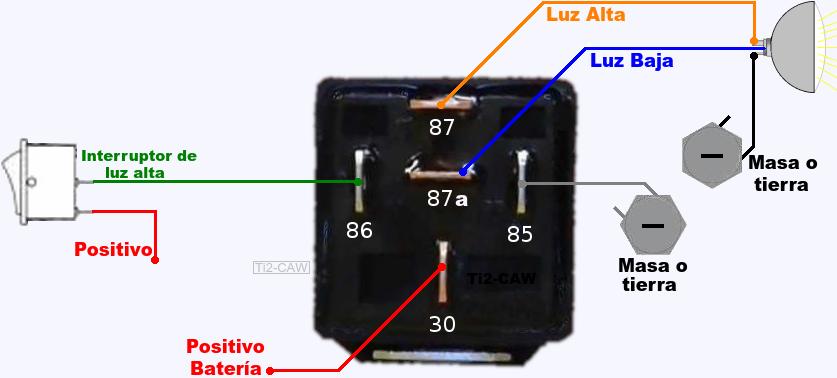

Tabla de pines del relé de 12V de 5 pines

Para facilitar la conexión del relé de 12V de 5 pines, te mostramos la tabla de pines del relé:

Ejemplo de conexión del relé de 12V de 5 pines

Para que puedas entender mejor cómo conectar el relé de 12V de 5 pines, te mostramos un ejemplo de conexión:

1. Conecta el cable de alimentación de 12V a la entrada 1 del relé.
2. Conecta el cable de tierra a la entrada 2 del relé.
3. Conecta el cable del interruptor a la entrada 3 del relé.
4. Conecta el cable de salida del relé al dispositivo que deseas controlar.
5. Conecta el cable de tierra del dispositivo que deseas controlar a la entrada 5 del relé.

Preguntas frecuentes

1. ¿Cómo sé cuál es la entrada de alimentación de 12V en el relé?

La entrada de alimentación de 12V suele estar marcada con el número 1 o con un símbolo de más (+) cerca de la entrada.

2. ¿Qué tipo de interruptor o sensor debo usar?

Depende del dispositivo que desees controlar. Si es un dispositivo de CA, debes usar un interruptor o sensor de CA. Si es un dispositivo de CC, debes usar un interruptor o sensor de CC.

3. ¿Puedo conectar varios dispositivos a un solo relé?

Sí, puedes conectar varios dispositivos a un solo relé siempre y cuando no superen la capacidad de carga del relé.

4. ¿Puedo conectar el relé directamente a la batería de mi automóvil?

Sí, puedes conectar el relé directamente a la batería de tu automóvil siempre y cuando utilices un fusible para proteger el circuito.

5. ¿Qué debo hacer si el relé no funciona?

Verifica que la conexión del relé sea correcta y que la carga no supere la capacidad del relé. También puedes revisar el interruptor o sensor y la fuente de alimentación.
